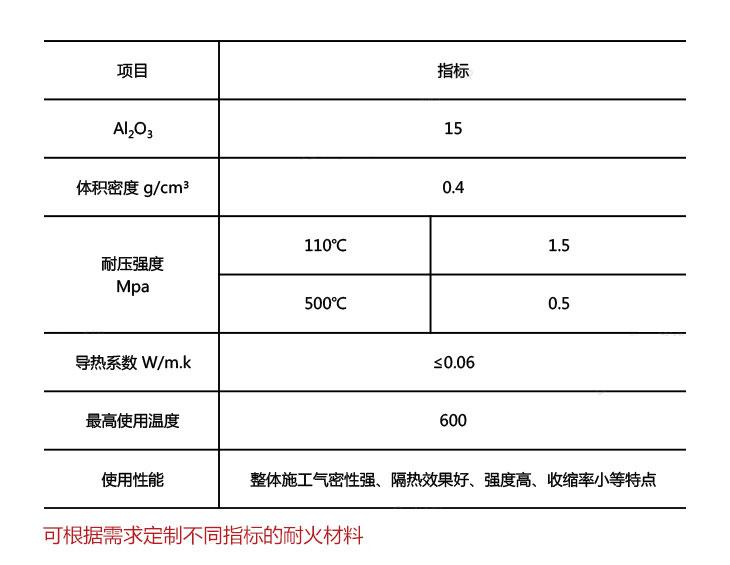

轻质隔热耐酸浇注料在配制的时候主要选用的材质有铝酸盐、高铝、硅质等原料，再配合外加剂及结合剂配制而成的不定形耐火材料；具有体积较轻、抗压能力强、耐酸性腐蚀程度高，吸水率低保温的特点；烟囱施工的理想材料，施工简便，易性好，粘结力强，初凝时间和施工可操作时间长，强度增长快、抗渗性强、不需要酸化处理、易于保证砌体灰缝的密实饱满，能显著提高烟囱内衬壁的气密性、整体性和内衬的防腐蚀能力。
1、施工前的准备工作
1.1 材料运抵现场时，应确保混练前干燥、无结块现象。暂时不用的料应储存在防雨、防潮的地方。
1.2 施工部位清理干净，内壁不得粘附杂物。
1.3注意环境温度对施工的影响。冬季施工时要采取保温措施，环境温度不应低于15℃，确保环境温度，促进施工工体凝固;夏季施工时应将温度控制在35℃以内，防止浇注料凝固太快，影响成型体质量，或造成材料的浪费。

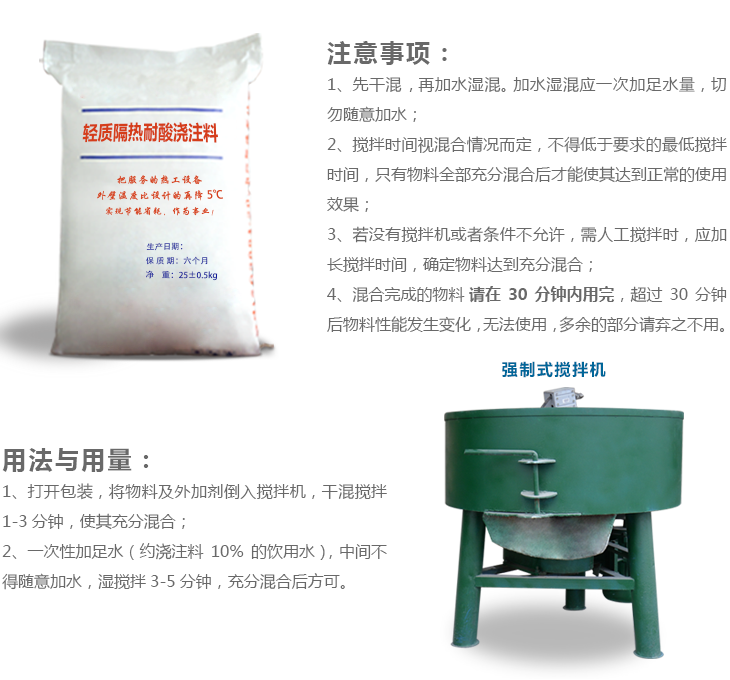

2、混练
2.1 根据搅拌机容量和施工进度，以整袋为单位确定加水量。注意不要把包装物或其它杂物混入搅拌机中。
2.2 浇注料加入搅拌机后，先干混1分钟，然后加入32%~34%(PH=6.5-7.5)的洁净自来水，边加水边搅拌，湿混时间为1~3分钟。水的加入必须用称量衡器进行称量，不得随意加入，以免影响施工质量及使用性能。
2.3 每次混练好的浇注料必须在1小时内用完，超过规定时间及粘有污物的浇注料应弃之不用。
3、成型
对浇注料采用人工涂抹成型，将物料直接压入施工部位，轻微拍打密实，表面压光即可。
3.1 "轻微拍打密实"，其中的"密实"度一定要符合设计容重的要求，即0.85g/cm3。
3.2 避免"轻微拍打"变成"捣打"。
3.3 加水量是一个范围，不同的施工部位采用不同的加水量，但同一施工部位加水量是一个定值。并且部分部位需要支设模板，具体情况由本公司驻场人员指导。
3.4 为使以上说明更便于理解应用，可由本公司现场技术人员指导制作"样板工程"，然后确定施工。
4、材料的养护
浇注料在15~35℃自然条件下自然养护1天，待其有一定强度时，即可进行其它材料有施工。
