刚玉莫来石砖

刚玉莫来石砖是以刚玉、莫来石为主要原料，通过添加适量氧化铝、氧化硅超细粉和添加剂，在氧化气氛下高温烧制而成。
【产品生产工艺】
刚玉莫来石砖坯体用300t摩擦压力机成型，坯体密度为2.7g/cm3.坯体在隧道干燥器内进行干燥。入口温度40~50℃，最高干燥温度130℃，干燥时间48h，坯体水分不大于1.5%。制品在隧道窑内烧成，烧成温度为1550℃，保温时间10h。
【产品成型方法】
（1）形状复杂、尺寸较大的耐火制品采用气锤捣打或振动成型。
（2）普通制品或标准规格尺寸可以采用半干法高压成型。
（3）异型纯或特殊制品需要设计模具，采用等静压成型。

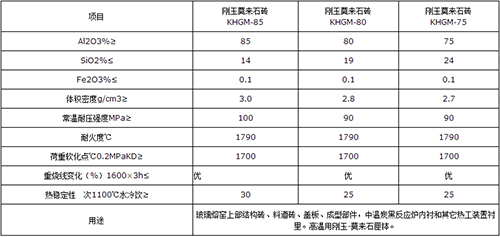

【产品理化指标】

【产品特性】
（1）耐高温，耐火温度高，荷重软化温度高。
（2）耐化学侵蚀，对酸性溶液或熔渣有较强的抵抗力。
（3）抗氧化。不易于O2、H2、CO等气体发生化学反应。
（4）热稳定性好，高温体积稳定，不易扩张或收缩。
（5）抗热震性能好，耐急冷急热不易剥落。
（6）常温耐压强度高，在搬运或卸货时不易磨损。
【产品用途】
刚玉莫来石砖可直接接触火焰、抗剥落、耐高温，既可作为高温工业炉的隔热衬，也可作为其他工业高温窑炉的工作层，主要应用于石化工业，大中型合成氨气化炉及磁性材料气体炉用材料，高温工业窑炉配套设施材料等。
